| نوع سازه | سازه مختلط فولادی و بتنی |
| کاربری | بیمارستان |
| هدف پروژه | افزایش سطح اشتغال و ایجاد فضاهای جدید |
| روش اجرا | کاشت بولت، نصب صفحات فولادی و اجرای تیرهای فلزی |
| نوع سقف | سقف عرشه فولادی |
| محدوده عملیات | پوشش Void مرکزی ساختمان |

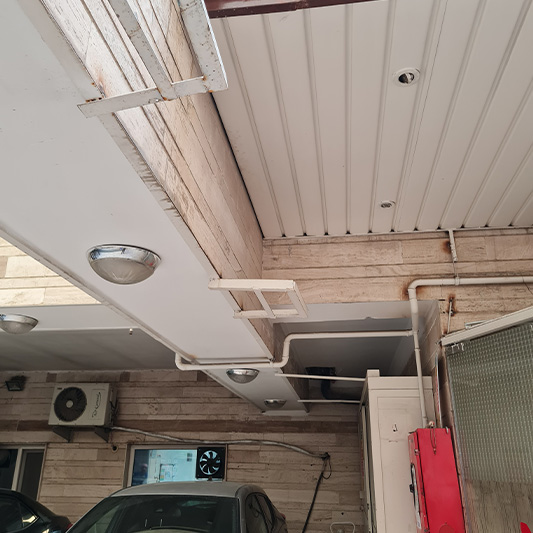

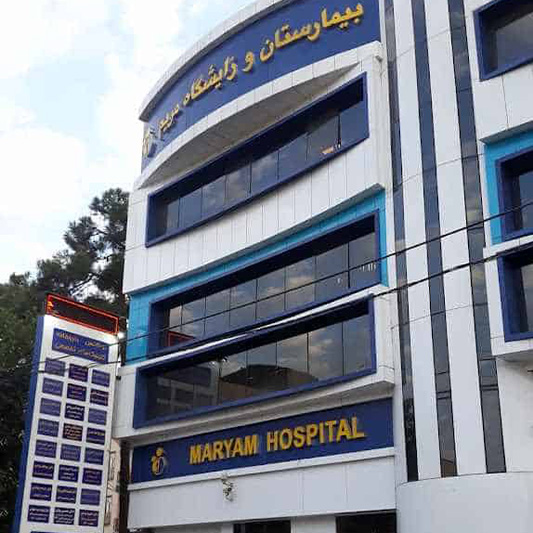

برای افزایش سطح قابل استفاده و ایجاد فضاهای جدید در بیمارستان مریم کرج، پوشش فضای خالی مرکزی ساختمان (Void) در دستور کار قرار گرفت. ساختمان دارای سیستم سازه‌ای ترکیبی بود؛ بخشی از آن با اسکلت فلزی و بخشی دیگر با اسکلت بتنی اجرا شده بود. اجرای پوشش در محدوده‌ای قرار داشت که سازه موجود آن بتنی بود؛ بنابراین طرح اتصال سازه جدید به اجزای بتنی موجود، در کنار طراحی تیرهای فلزی و سقف، بخش مهمی از مداخله محسوب می‌شد.
فضای خالی مرکزی می‌تواند بر پیوستگی دیافراگم سقف، نحوه انتقال نیروهای جانبی و توزیع سختی در پلان اثر بگذارد. پوشاندن چنین فضایی، بسته به موقعیت و ابعاد بازشو و نحوه اتصال بخش جدید به سازه، ممکن است مسیر انتقال نیرو را تغییر دهد و بر رفتار پیچشی ساختمان اثر بگذارد. بااین‌حال، پوشش یک Void به‌تنهایی به معنای حذف نامنظمی یا کاهش قطعی پیچش نیست؛ اثر آن باید در مدل سازه‌ای بازنگری‌شده و با درنظرگرفتن جرم و سختی اجزای افزوده‌شده، پیوستگی دیافراگم و نحوه انتقال نیرو به اعضای موجود ارزیابی شود.

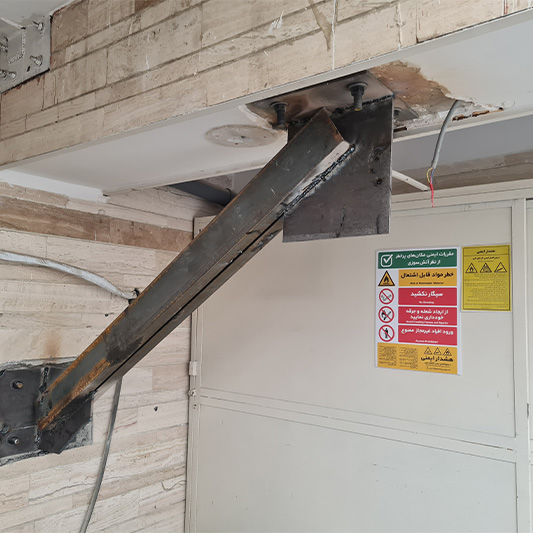

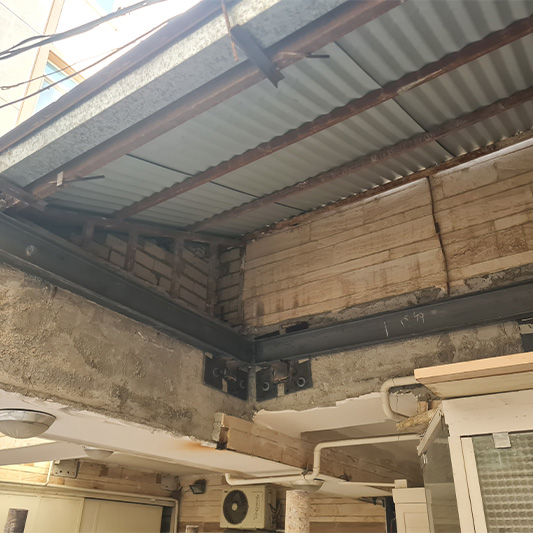

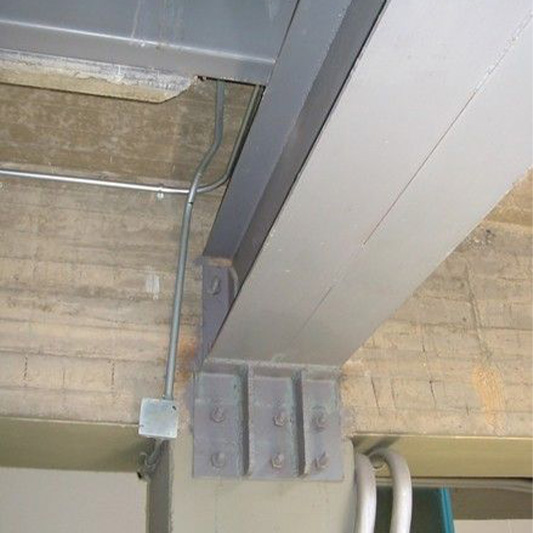

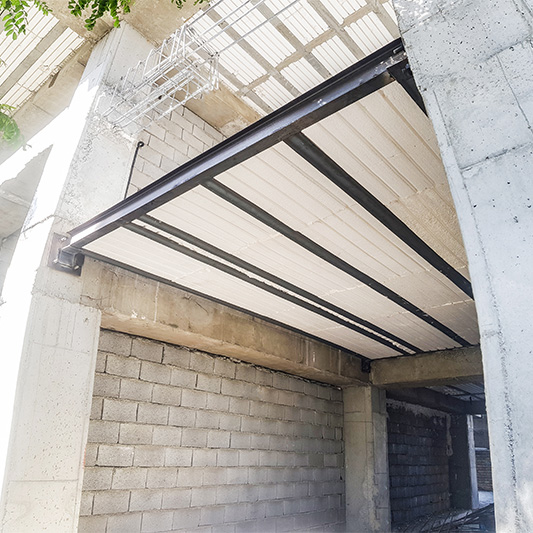

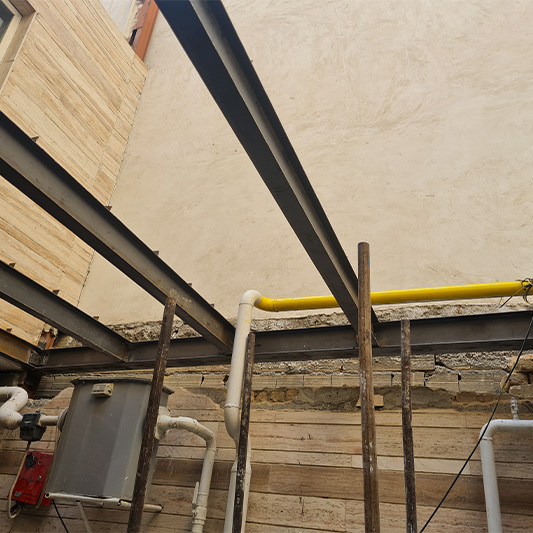

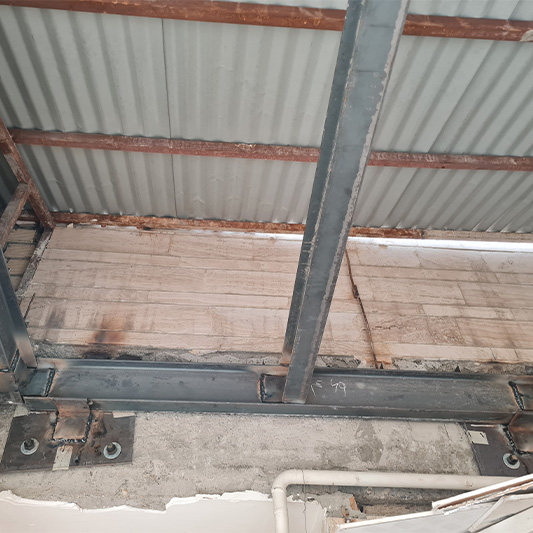

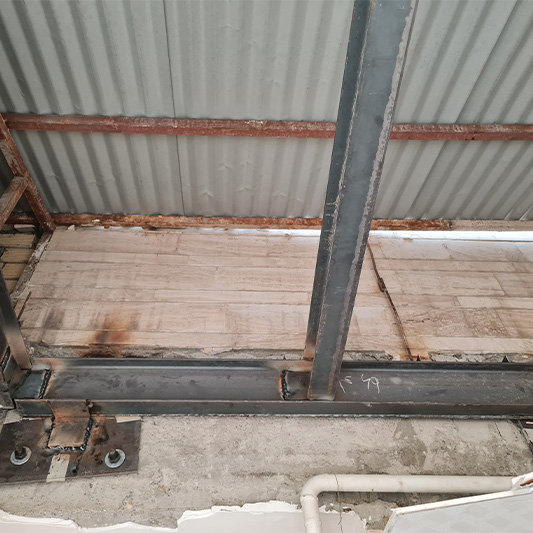

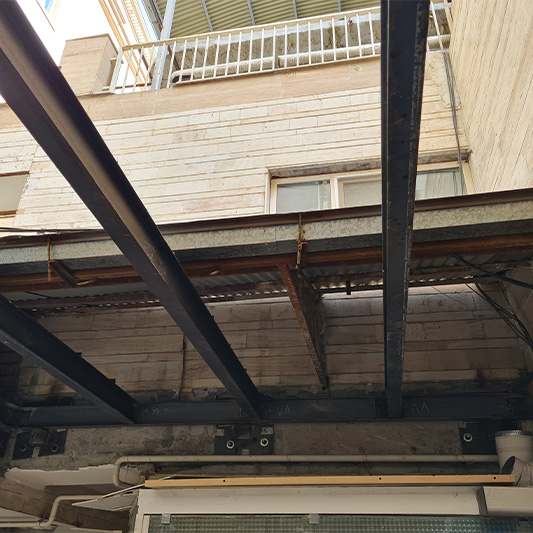

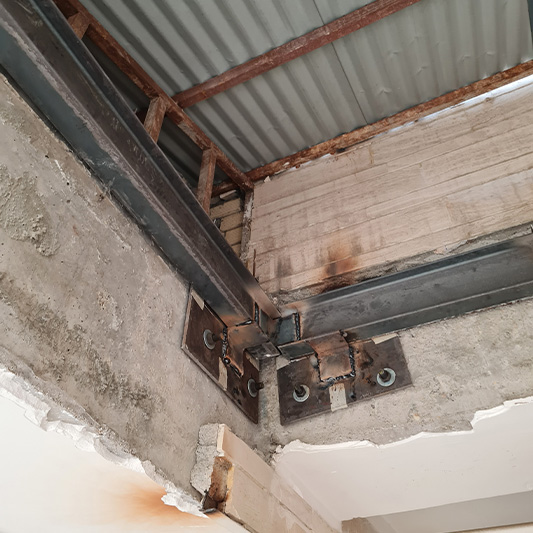

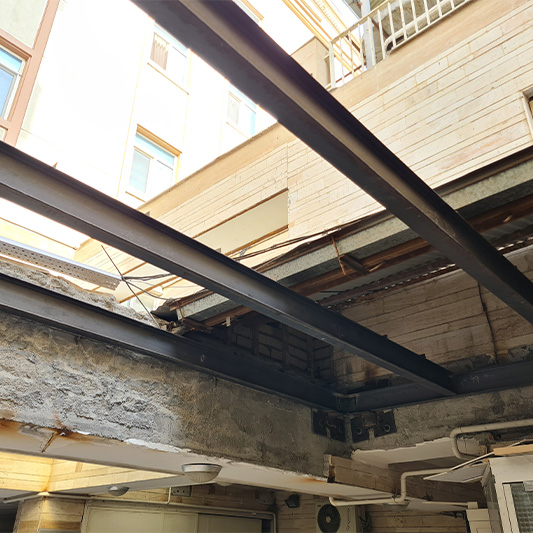

راهکار اجرایی پروژه، ایجاد یک سیستم فلزی برای پوشاندن Void در بخش بتنی ساختمان بود. این سیستم با کاشت بولت و نصب صفحات فلزی به سازه موجود متصل شد و تیرهای فلزی، تکیه‌گاه سقف جدید را فراهم کردند. پوشش سقف نیز با استفاده از عرشه فولادی اجرا شد. در این آرایش، اتصال‌ها باید نیروهای وارد بر سقف جدید را از عرشه به تیرها و از تیرها، از طریق صفحات و بولت‌ها، به سازه بتنی موجود منتقل کنند. ازاین‌رو، محل و ظرفیت اتصالات، وضعیت بتن محل نصب، فاصله بولت‌ها از لبه اعضا و جزئیات اتصال تیرها در هماهنگی میان طرح و اجرا اهمیت دارد.
افزودن سقف، بار مرده و بار بهره‌برداری جدیدی به ساختمان وارد می‌کند؛ بنابراین اثر آن بر تیرها، ستون‌ها و سایر اجزای باربر باید در ارزیابی سازه لحاظ شود. هم‌زمان، پوشش بازشو می‌تواند پیوستگی دیافراگم را تغییر دهد و توزیع نیروهای جانبی را تحت تأثیر قرار دهد. تصمیم‌گیری درباره مناسب‌بودن این مداخله به بررسی هم‌زمان این دو جنبه وابسته است: ظرفیت اعضای موجود برای تحمل بارهای افزوده و عملکرد سازه پس از تغییر هندسه و سختی سقف.
ژیارکو مطالعات اولیه سازه و امکان‌سنجی پوشش فضای خالی مرکزی را انجام داد؛ سپس طرح و نقشه‌های اجرایی سازه فلزی الحاقی، جزئیات اتصال آن به سازه بتنی موجود و آرایش تیرهای پوشش را تهیه کرد و اجرای کامل سامانه، شامل کاشت بولت، نصب صفحات فلزی، اجرای تیرها و نصب سقف عرشه فولادی را بر عهده داشت.
