مقاومسازی ساختمان اداری بیمارستان قائم (عج) کرج با دیوارهای برشی پیرامونی و تقویت فونداسیون
مشخصات پروژه
| نوع سازه | فولادی با اتصالات خورجینی و بادبندی |
| کاربری | اداری ـ بیمارستانی |
| تعداد طبقات | ۵ طبقه شامل زیرزمین، همکف و ۳ طبقه فوقانی |
| زیربنا | حدود ۵۲۰۰ مترمربع |
| روش مقاومسازی | ژاکت فلزی + دیوار برشی فولادی/بتنی |
| تقویت فونداسیون | کاشت میلگرد و افزایش ابعاد فونداسیون |
مشخصات پروژه

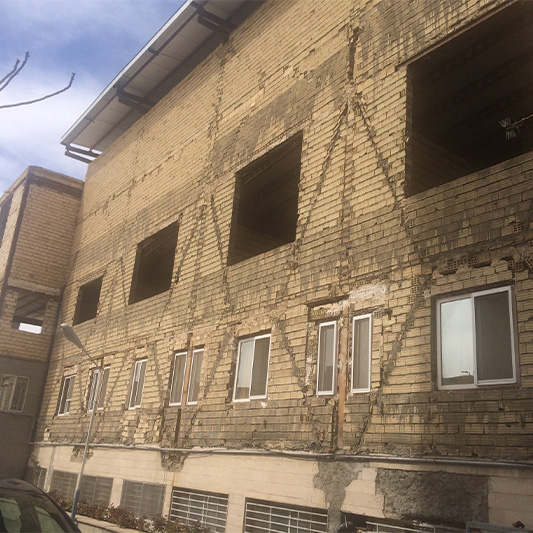

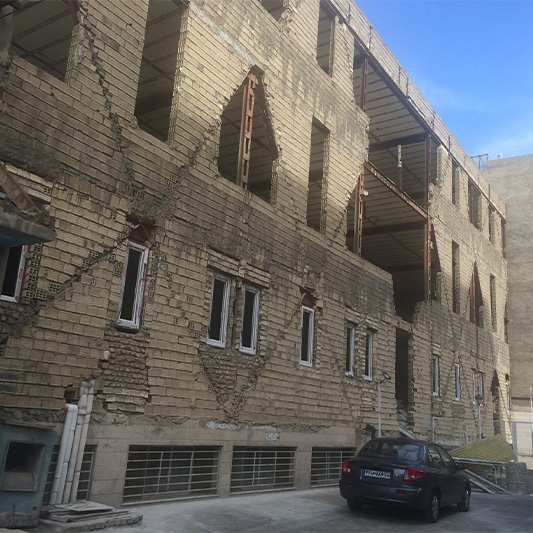

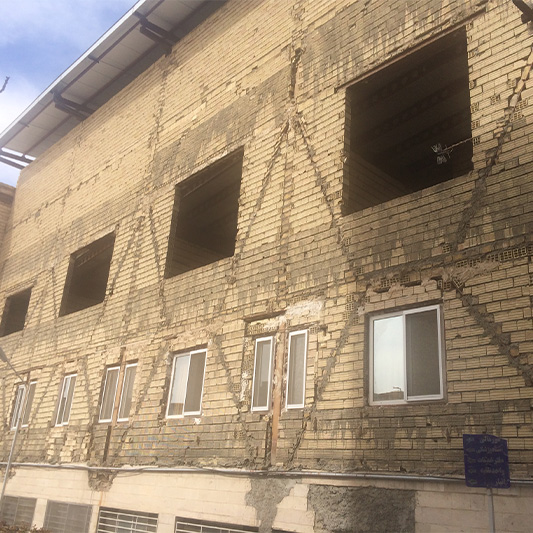

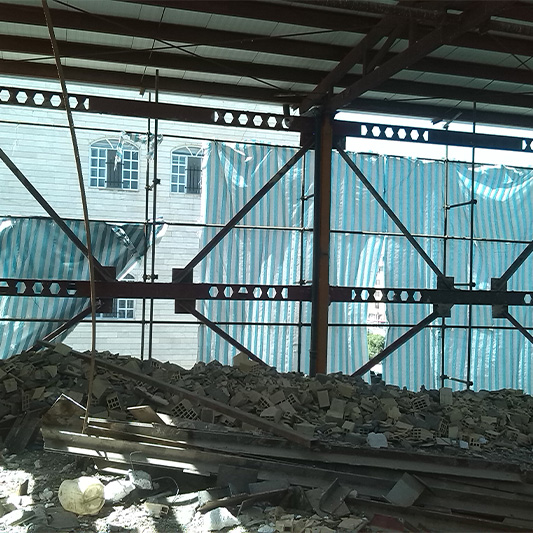

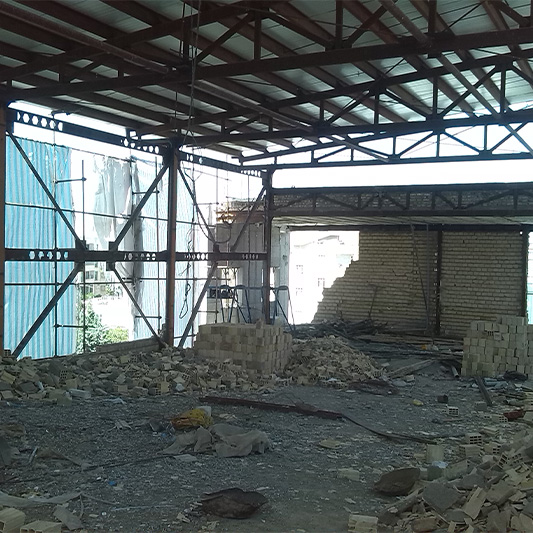

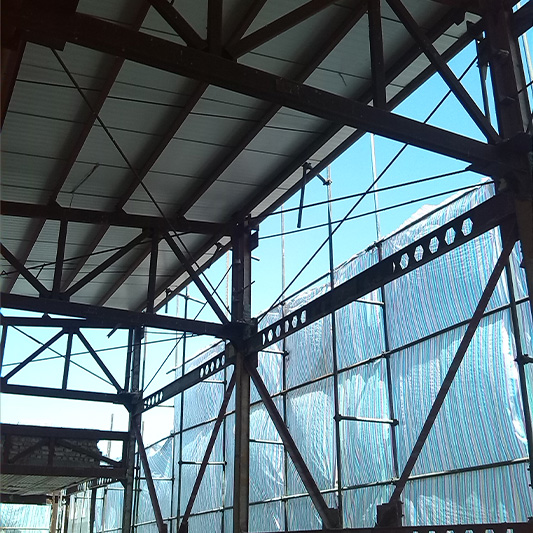

ساختمان اداری بیمارستان قائم کرج، با زیربنای تقریبی ۵۲۰۰ مترمربع، در پنج تراز شامل زیرزمین، همکف و سه طبقه روی همکف قرار دارد. سیستم سازهای موجود، اسکلت فولادی با اتصالات خورجینی و مهاربند است.
مسئله مهندسی

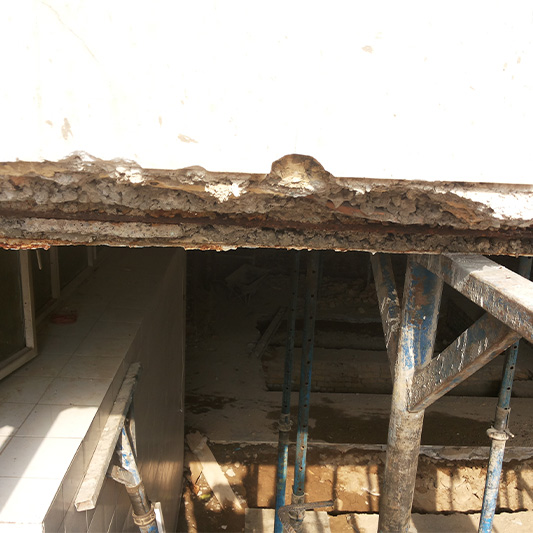

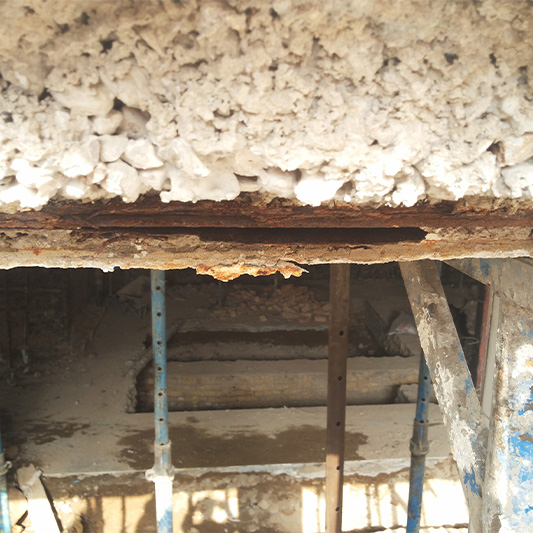

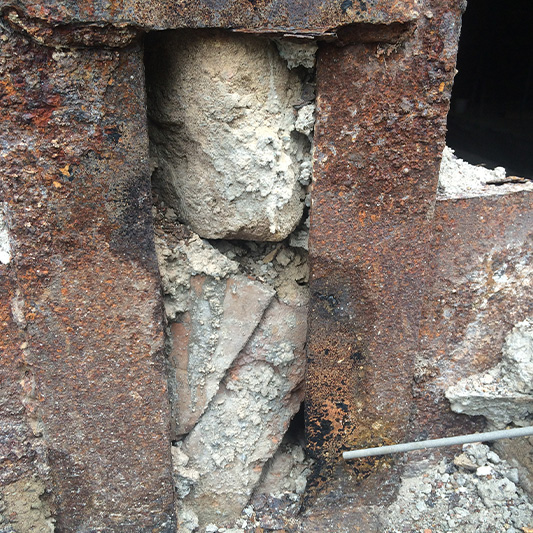

ابعاد فونداسیون موجود با نیازهای طرح مقاومسازی تناسب نداشت. از سوی دیگر، وضعیت نگهداری نامناسب ساختمان و خوردگی پیشرفته اعضای فولادی، بهویژه در زیرزمین، بخشی از ستونها را تا حد نیاز به تعویض رسانده بود.
طرح مقاومسازی، افزودن دیوارهای برشی در اضلاع پیرامونی را پیشبینی میکرد. این تغییر، نیازمند پیوستگی میان دیوارهای جدید، اسکلت موجود و فونداسیون بود؛ زیرا نیروهای دیوارها باید از طریق اتصال مناسب به پی تقویتشده منتقل شوند. در برخی دهانهها، نوارهای فونداسیون موجود برای این آرایش جدید کافی نبودند.
راهکار مقاومسازی

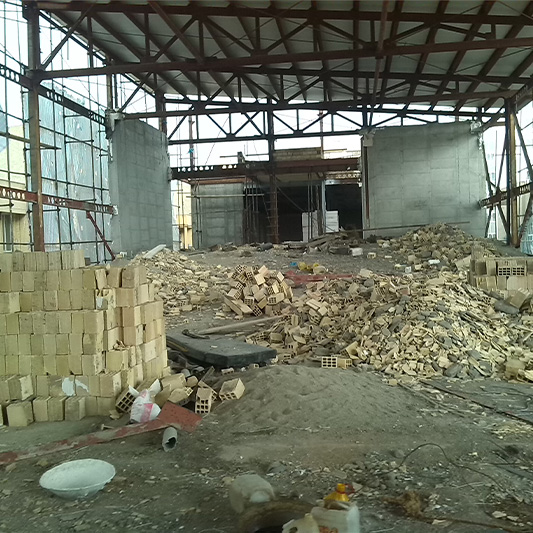

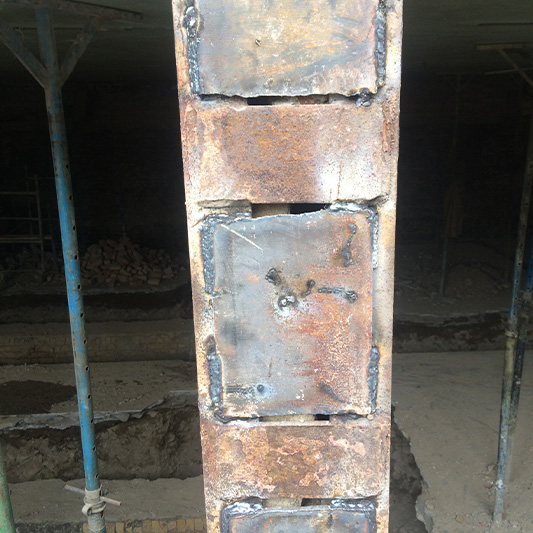

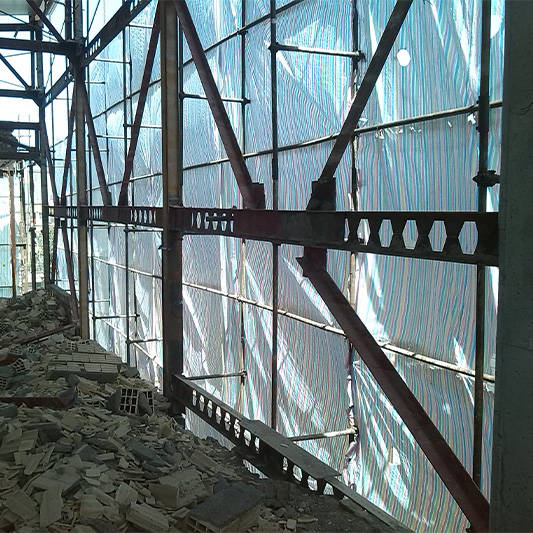

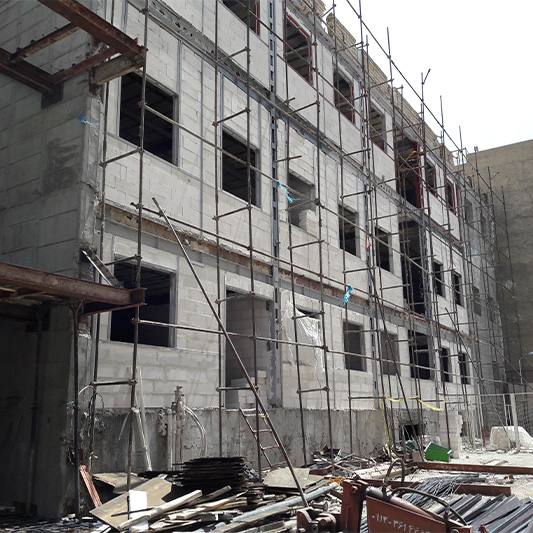

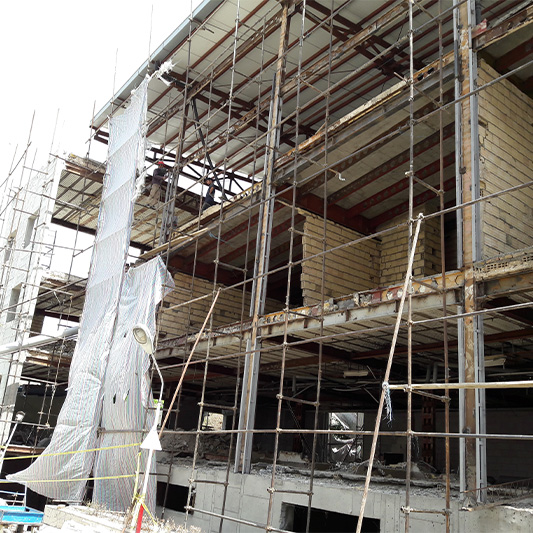

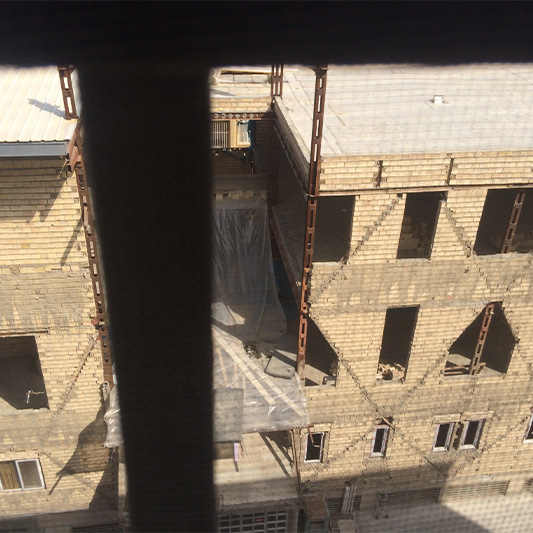

طرح اجراشده شامل تقویت اعضای فولادی با ژاکت فلزی و افزودن دیوارهای برشی در پیرامون ساختمان بود. ستونهای فولادی پیرامونی با جزئیات اجرایی مناسب در دیوارهای برشی محاط شدند تا اتصال آنها با اجزای تقویتی برقرار شود.

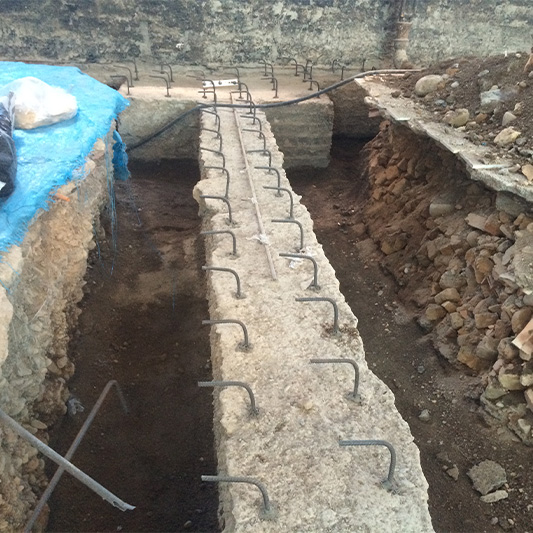

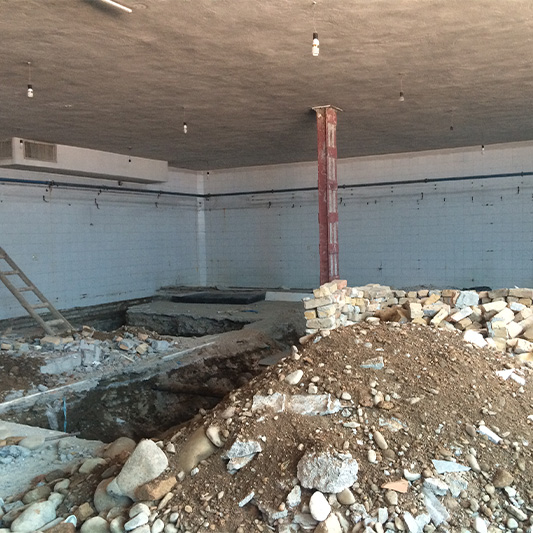

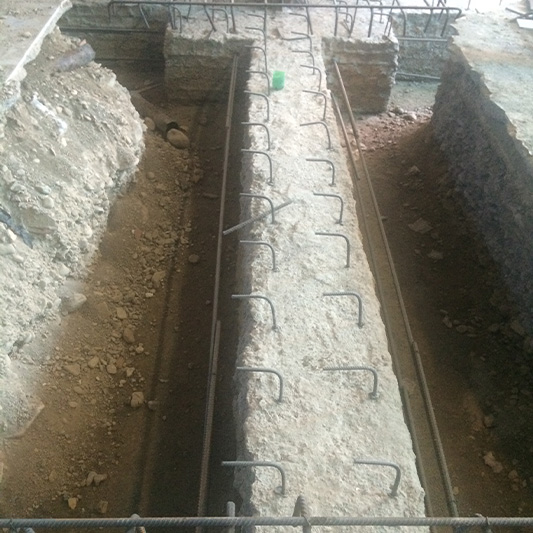

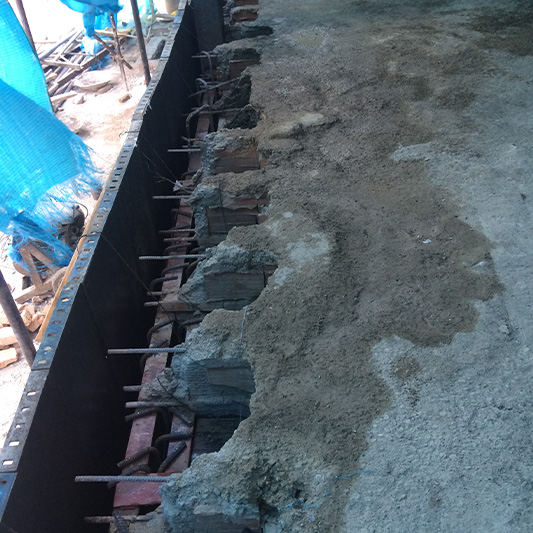

فونداسیون نیز در عرض و ارتفاع افزایش یافت. در دهانههایی که دیوار برشی اضافه شد، نوارهای پی با کاشت میلگرد، بتنریزی مجدد و اتصال به بخشهای موجود، به رادیه ژنرال تبدیل شدند. همچنین ستونهایی که در زیرزمین دچار خوردگی شدید بودند، در موارد لازم حذف و با ستون فولادی جایگزین شدند. تعویض این اعضای باربر، به کنترل دقیق توالی اجرا و انتقال بار در حین عملیات نیاز داشت.
نقش ژیارکو
ژیارکو اجرای طرح مقاومسازی ارائهشده از سوی مشاور را بر عهده داشت؛ شامل اجرای ژاکت فلزی، احداث دیوارهای برشی پیرامونی، تقویت و توسعه فونداسیون، تبدیل بخشهایی از نوارهای پی به رادیه ژنرال و تعویض ستونهای بهشدت خوردهشده.
