مقاوم سازی پروژه بنیاد زائرسرای مشهد

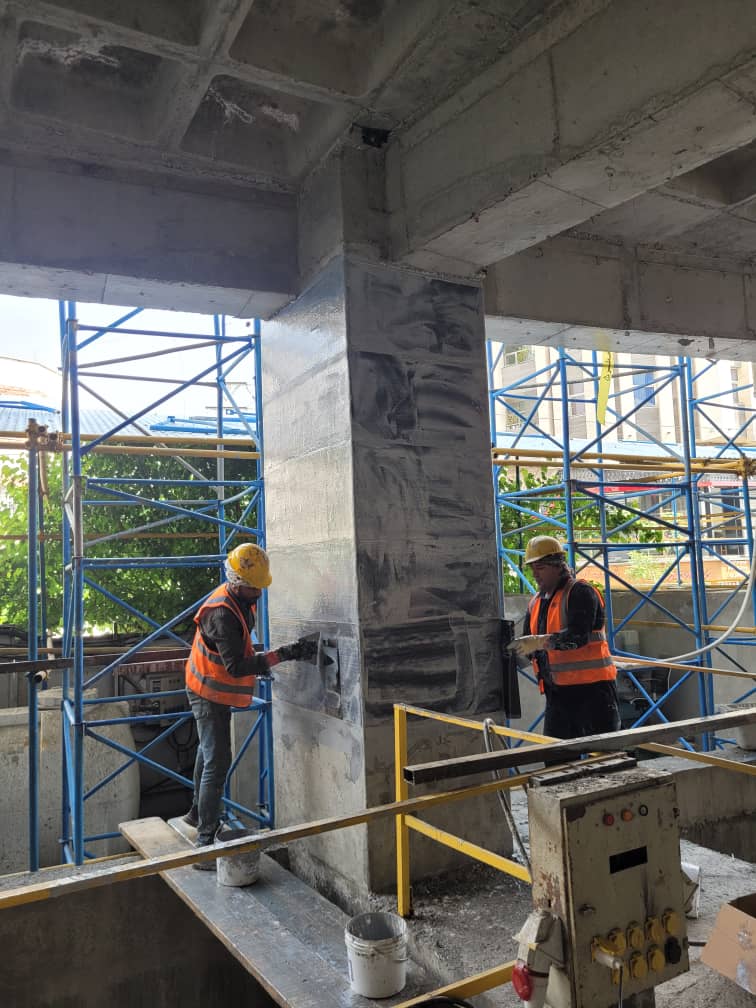

مشخصات پروژه

نام پروژهزائرسرای استان البرز
کاربری ساختماناقامتی
نوع پروژهاصلاح سازه بتن‌آرمه موجود و تغییر مسیر رمپ پارکینگ
عضو مورد اصلاحرمپ بتنی پارکینگ و اتصالات آن به سازه موجود
مسئله اصلیتغییر مسیر دسترسی خودروها از همکف به زیرزمین دوم، جمع‌آوری رمپ موجود و حفظ پایداری سازه در مراحل برش
طول رمپ جدیدحدود 37 متر
روش اصلاح سازهبرش کنترل‌شده بتن با سیم الماسه (Wire Saw Cutting)، حفظ تیرهای عرضی موجود و احداث رمپ جدید
روش اتصال سازه جدیدکاشت میلگرد با استفاده از چسب‌های Hilti HIT-RE 500 V4 و Hilti HIT-HY 200
نقش ژیارکومطالعات فنی، طراحی راهکار اصلاح سازه، طراحی توالی برش و اجرای عملیات جمع‌آوری رمپ موجود و احداث رمپ جدید



چالش مهندسی

پس از اجرای اسکلت بتن‌آرمه زائرسرای استان البرز، بنا بر تصمیم کارفرما، مسیر دسترسی خودروها تغییر یافت؛ به‌گونه‌ای که رمپ جدید مستقیماً از تراز همکف به زیرزمین دوم متصل شود و زیرزمین اول از کاربری پارکینگ خارج گردد.

این تغییر مستلزم جمع‌آوری رمپ بتنی موجود میان همکف و زیرزمین اول و احداث رمپی جدید به طول تقریبی 37 متر بود.

با توجه به تکمیل اسکلت ساختمان، چالش اصلی پروژه، حذف کنترل‌شده بخش‌هایی از سازه موجود، حفظ پایداری اعضای باقی‌مانده و تأمین اتصال مناسب میان رمپ جدید و اسکلت بتن‌آرمه اجراشده بود.



راهکار مهندسی

پس از بررسی شرایط سازه موجود، جمع‌آوری رمپ قبلی با استفاده از برش بتن به روش سیم الماسه (Wire Saw Cutting) انتخاب شد.

در زیر رمپ موجود، تیرهای عرضی با فواصل تقریبی شش متر قرار داشتند. در طرح اصلاحی، حفظ این تیرها و استفاده از آن‌ها در بخش‌هایی از سازه رمپ جدید پیش‌بینی شد.

برای اتصال رمپ جدید به اعضای بتن‌آرمه موجود، روش کاشت میلگرد با استفاده از چسب‌های Hilti HIT-RE 500 V4 و Hilti HIT-HY 200 انتخاب شد.



برش کنترل‌شده رمپ موجود

یکی از حساس‌ترین مراحل پروژه، تعیین توالی برش و جداسازی قطعات بتنی بود.

در برش اعضای سازه‌ای، حذف هر بخش می‌تواند شرایط تکیه‌گاهی و مسیر انتقال نیرو در قسمت‌های باقی‌مانده را تغییر دهد. ازاین‌رو، ترتیب برش باید به‌گونه‌ای تعیین شود که پایداری سازه در تمام مراحل عملیات حفظ گردد.

در این پروژه، سه ملاحظه اصلی در طراحی و اجرای عملیات برش مورد توجه قرار گرفت:

  • پایداری بخش‌های باقی‌مانده: بررسی وضعیت سازه در مراحل متوالی برش و ظرفیت تحمل بارهای اجرایی، از جمله وزن تجهیزات برشکاری.
  • تغییر رفتار سازه‌ای: توجه به احتمال ایجاد عملکرد کنسولی در قسمت‌هایی از سقف یا رمپ پس از حذف بخش‌های مجاور.
  • کنترل قطعات بتنی: تعیین ابعاد و وزن قطعات برش‌خورده و پیش‌بینی روش مهار، بالابری و انتقال آن‌ها.

بر اساس توالی اجرایی تعیین‌شده، رمپ موجود با استفاده از وایرکات برش داده شد و تیرهای عرضی زیر رمپ برای استفاده در طرح جدید حفظ شدند.



اجرای رمپ جدید

پس از جمع‌آوری رمپ قبلی، عملیات اجرای رمپ جدید با هدف ایجاد دسترسی مستقیم از تراز همکف به زیرزمین دوم انجام شد.

با توجه به طول تقریبی 37 متری رمپ، در بخش‌هایی از مسیر از تیرهای عرضی موجود به‌عنوان اجزای تکیه‌گاهی استفاده شد و اتصال سازه جدید به این تیرها در طرح پیش‌بینی گردید.

برای تأمین اتصال میان بتن جدید و اعضای موجود، میلگردهای اتصال با استفاده از چسب‌های Hilti HIT-RE 500 V4 و Hilti HIT-HY 200 کاشته شدند.

تأمین طول مهاری، رعایت فواصل میلگردها، آماده‌سازی سوراخ‌ها و اجرای صحیح اتصال، از ملاحظات فنی این مرحله بود.



نقش ژیارکو

ژیارکو مسئولیت مطالعات فنی، طراحی راهکار اصلاح سازه و اجرای عملیات برش و احداث رمپ جدید را بر عهده داشت.

این مسئولیت شامل بررسی وضعیت اسکلت موجود، طراحی توالی برش و جمع‌آوری رمپ قبلی، تعیین اعضای قابل حفظ، طراحی اتصالات رمپ جدید به سازه موجود و اجرای عملیات اصلاحی بود.

ویژگی شاخص پروژه، تلفیق طراحی سازه‌ای و برنامه‌ریزی اجرایی برای تغییر مسیر رمپ در ساختمانی با اسکلت اجراشده بود؛ به‌گونه‌ای که تیرهای قابل استفاده حفظ شدند و سازه جدید با اتصالات طراحی‌شده به بخش‌های موجود متصل گردید.
