مقاوم سازی بانک پارسیان شعبه هشتگرد

اصلاح خیز تیر نیم‌طبقه بانک پارسیان هشتگرد با نصب تیر فولادی تقویتی



مشخصات پروژه

نوع پروژهمقاوم‌سازی و اصلاح سازه‌ای
کاربریبانک – ساختمان اداری
عضو آسیب‌دیدهتیر فلزی نیم‌طبقه
مشکل اصلیخیز غیرمتعارف تیر
روش مقاوم‌سازیاضافه نمودن تیر فولادی تقویتی
اتصال تقویتینصب صفحه فولادی و اجرای اتصالات جدید



مسئله مهندسی

تیر فلزی تراز نیم‌طبقه به‌دلیل استفاده از مقطعی ضعیف‌تر از نیاز عضو، دچار خیز غیرمتعارف شده بود. در این وضعیت، افزودن تیر تقویتی بدون اصلاح خیز موجود، هندسه تغییرشکل‌یافته تیر قدیمی را حفظ می‌کرد و تیر جدید لزوماً از ابتدا در پشتیبانی از عضو موجود مشارکت نمی‌کرد.



راهکار اجرایی

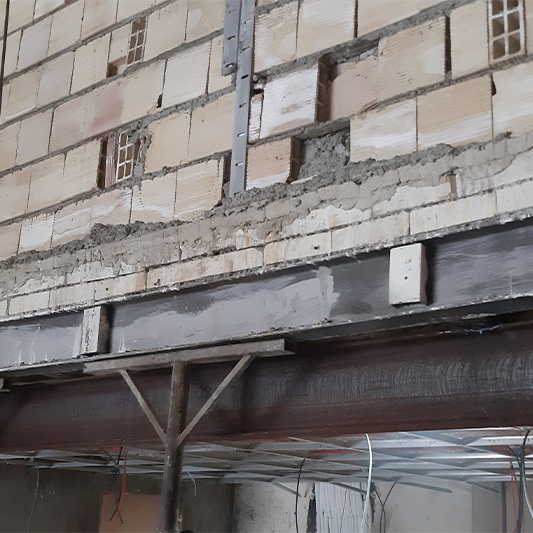

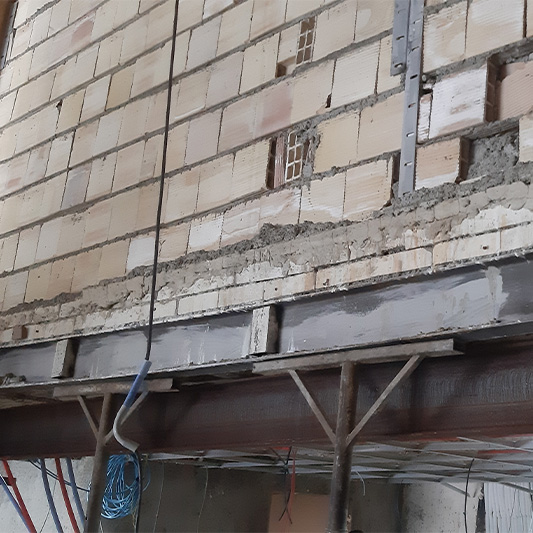

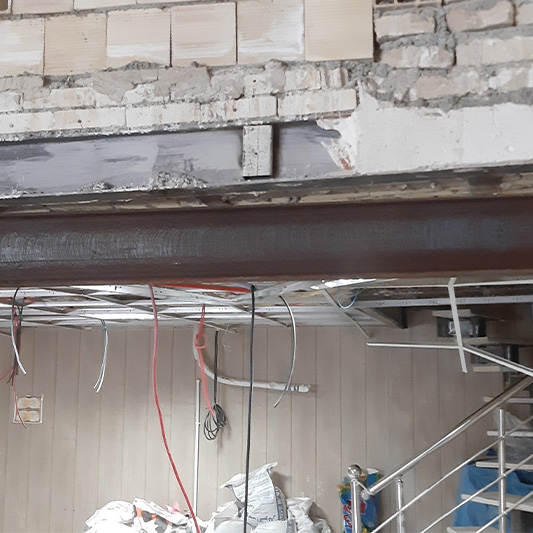

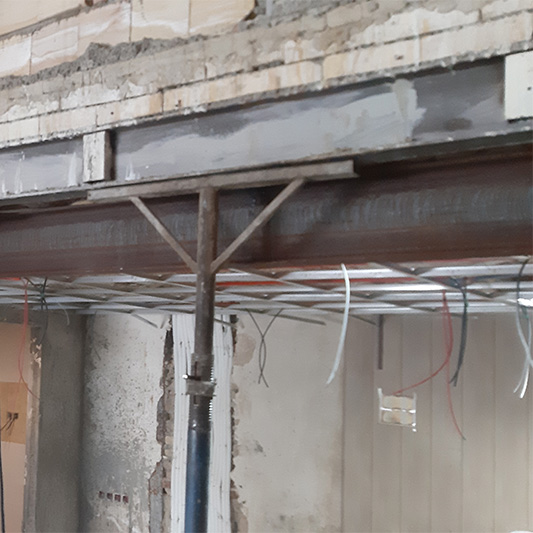

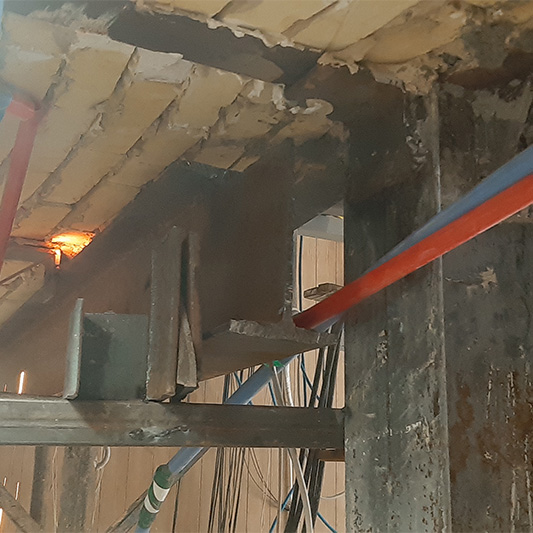

ابتدا تیر موجود با جک‌زنی کنترل‌شده به موقعیت موردنظر بازگردانده شد و خیز آن اصلاح شد. سپس صفحات فولادی روی ستون‌ها نصب و تیر فلزی جدید در زیر تیر قدیمی قرار گرفت. اتصالات، تیر جدید را به صفحات متصل کردند و مسیر پشتیبانی تیر قدیمی را از طریق تیر تقویتی به ستون‌ها برقرار کردند.

ترتیب اجرا در این راهکار اهمیت داشت: اصلاح خیز پیش از نصب تیر جدید، از تثبیت تیر تقویتی در وضعیت تغییرشکل‌یافته عضو قدیمی جلوگیری کرد. همچنین، عملکرد نهایی به انتقال مناسب نیرو از تیر قدیمی به تیر جدید و از آنجا به صفحات و ستون‌ها وابسته بود.



نقش ژیارکو

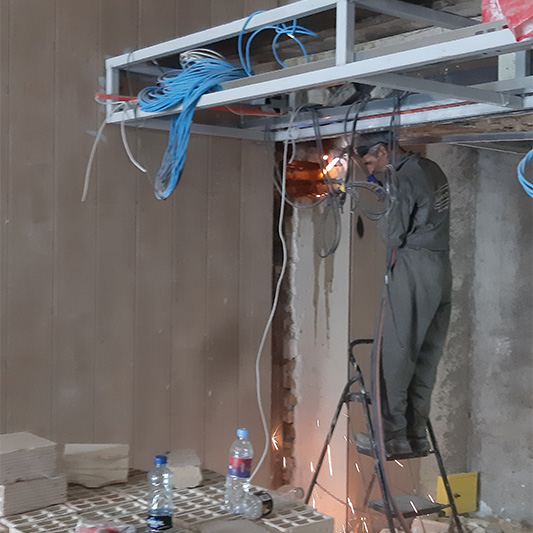

ژیارکو بررسی وضعیت موجود تیر و تکیه‌گاه‌ها، انجام مطالعات فنی، تهیه طرح و نقشه‌های اجرایی تقویت و اجرای عملیات را بر عهده داشت؛ شامل جک‌زنی کنترل‌شده و اصلاح خیز تیر، نصب صفحات فولادی روی ستون‌ها، اجرای تیر تقویتی و تکمیل اتصالات آن.
