مقاوم سازی بیمارستان امام خمینی شهریار

مقاوم‌سازی ساختمان اصلی بیمارستان امام خمینی شهریار برای افزودن طبقه



مشخصات پروژه

نوع سازهسازه موجود در حال ساخت
کاربریبیمارستان
هدف پروژهتأمین ظرفیت سازه برای اضافه نمودن طبقه
زیربنای محدوده مقاوم‌سازیحدود ۱۲۰۰۰ مترمربع
روش مقاوم‌سازیژاکت بتنی ستون‌ها + دیوار برشی
روش اتصال اجزای جدیدکاشت آرماتور با چسب شیمیایی



مشخصات پروژه

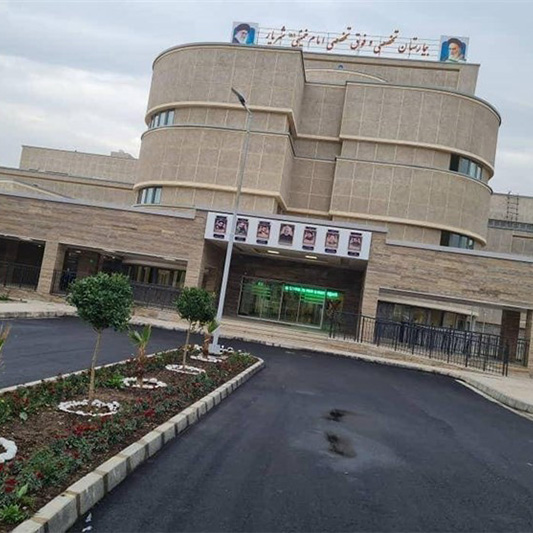

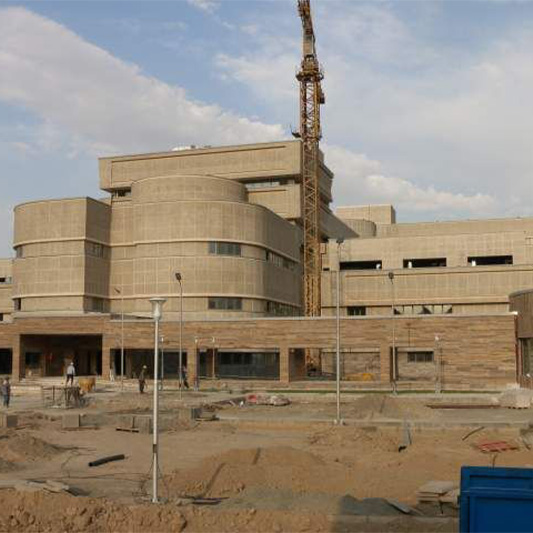

پروژه مقاوم‌سازی بخشی از ساختمان اصلی بیمارستان امام خمینی شهریار، با زیربنای تقریبی ۱۲۰۰۰ مترمربع، در پی تصمیم به اضافه کردن یک طبقه جدید به ساختمان در حین ساخت تعریف شد.



مسئله مهندسی

افزایش تعداد طبقات، تقاضای سازه از ستون‌ها و سیستم باربر جانبی را تغییر می‌داد. طرح مشاور برای تأمین ظرفیت موردنیاز، افزایش سطح مقطع تعدادی از ستون‌ها با ژاکت بتنی و افزودن دیوارهای برشی را پیش‌بینی می‌کرد. اجرای دیوارهای جدید نیز به اتصال آرماتورهای آن‌ها به سازه موجود وابسته بود؛ بنابراین کیفیت کاشت میلگرد و اطمینان از عملکرد چسب در عمق‌های طراحی‌شده، از بخش‌های حساس پروژه محسوب می‌شد.



آزمون چسب‌های کاشت و کنترل اجرا

به درخواست مشاور، نمونه‌های کاشت با چند نوع چسب موجود در بازار اجرا و تحت آزمون کشش قرار گرفتند. نتایج آزمون‌ها، در کنار الزامات طرح و ملاحظات اجرایی و اقتصادی، مبنای انتخاب چسب مناسب برای ادامه کار قرار گرفت.

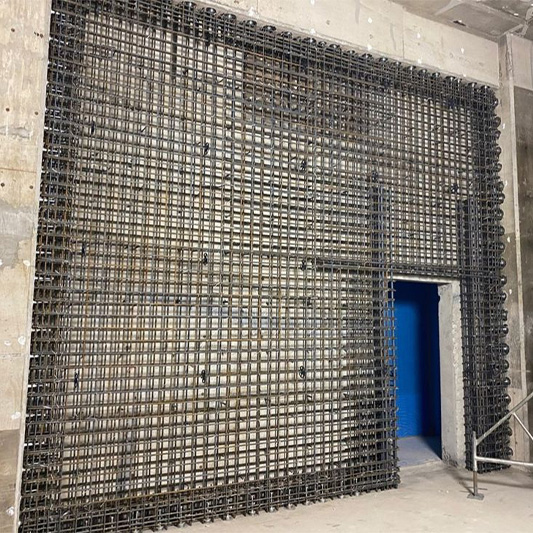

یکی از جزئیات اجرایی دشوار، کاشت میلگردهای قطر ۲۵ میلی‌متر با عمق ۹۰ سانتی‌متر بود؛ یعنی عمقی برابر با ۳۶ برابر قطر میلگرد. در چنین کاشت‌هایی، کنترل عمق و راستای سوراخ‌کاری، پاک‌سازی گمانه و اجرای یکنواخت چسب اهمیت دارد؛ زیرا کیفیت اتصال میلگرد به بتن موجود به رعایت این مراحل وابسته است. این آرماتورها برای اتصال دیوارهای برشی جدید به سازه موجود به کار رفتند.



راهکار مقاوم‌سازی

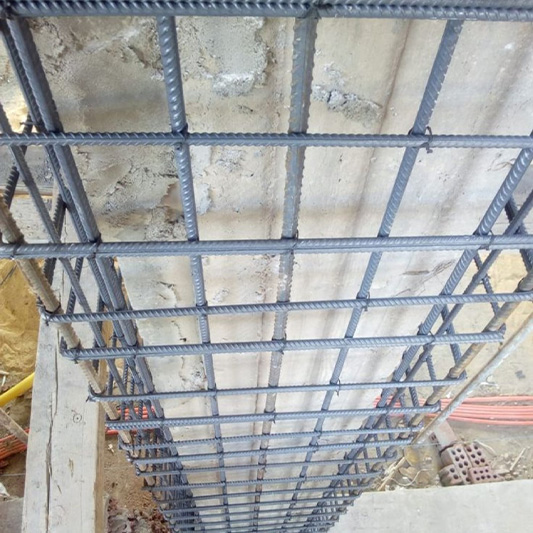

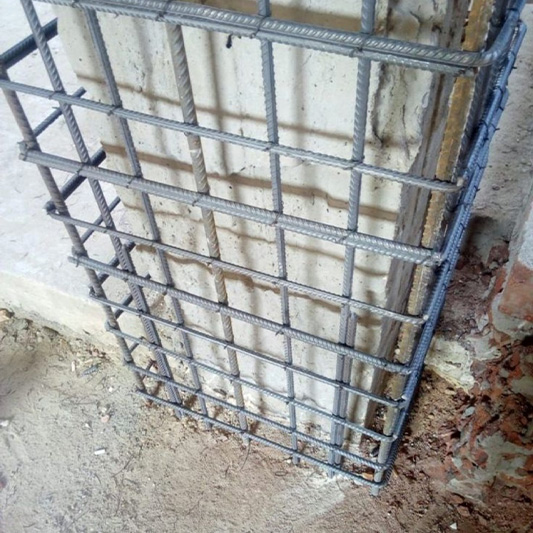

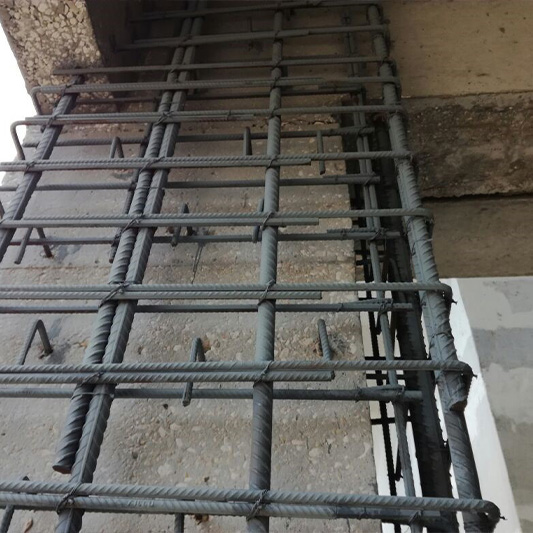

ستون‌های مشخص‌شده با ژاکت بتنی افزایش سطح مقطع یافتند و دیوارهای برشی جدید با استفاده از آرماتورهای کاشته‌شده به سازه موجود متصل شدند. ترکیب این دو مداخله، ستون‌ها و سیستم باربر جانبی را مطابق طرح مقاوم‌سازی برای اضافه‌شدن طبقه آماده کرد.



نقش ژیارکو

ژیارکو عملیات اجرایی مقاوم‌سازی را از اجرای ژاکت بتنی ستون‌ها و دیوارهای برشی تا کاشت آرماتورها بر عهده داشت. همچنین به درخواست مشاور، نمونه‌های کاشت با چسب‌های مختلف را اجرا کرد و برای ارزیابی عملکرد اتصال، آن‌ها را تحت آزمون کشش قرار داد. اجرای کاشت‌های عمیق ۹۰ سانتی‌متری میلگردهای قطر ۲۵ میلی‌متر نیز بخشی از عملیات تخصصی ژیارکو در این پروژه بود.
