الحاق نیمطبقه فلزی به سازه بتنی مجتمع اداریمسکونی مهرشهر
مشخصات پروژه
| نوع پروژه | توسعه و الحاق سازهای |
| کاربری | اداری–مسکونی / تجاری |
| محل اجرا | مهرشهر |
| عضو الحاقی | نیمطبقه فلزی |
| سازه موجود | سازه بتنی |
| روش اتصال | کاشت بولت و نصب صفحات فولادی |
| هدف پروژه | افزایش فضای قابل استفاده در طبقه همکف |
مسئله مهندسی

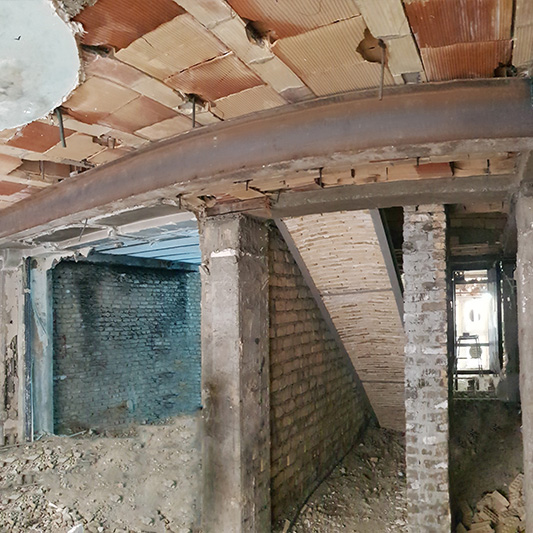

در طبقه همکف تجاری ساختمان، بنا بر درخواست مالک، نیمطبقهای با استراکچر فلزی به سازه بتنی موجود افزوده شد. اتصال این سازه جدید به بتن موجود از طریق بولتهای کاشتهشده و صفحات فولادی انجام میشد. چالش اصلی، تطبیق محل بولتها با نقشه اتصال در شرایطی بود که آرماتورهای مدفون در تیرها یا ستونهای بتنی میتوانستند در مسیر سوراخکاری قرار بگیرند.
روش طراحی و اجرا
ابتدا شابلون اولیه براساس نقشه اتصال تهیه شد تا آرایش بولتها روی بتن پیاده و سوراخکاری مطابق طرح آغاز شود. در محلهایی که مته با آرماتور موجود برخورد میکرد، اجرای سوراخ در مختصات اولیه امکانپذیر نبود و محل کاشت، با رعایت الزامات طرح اتصال، تغییر میکرد.

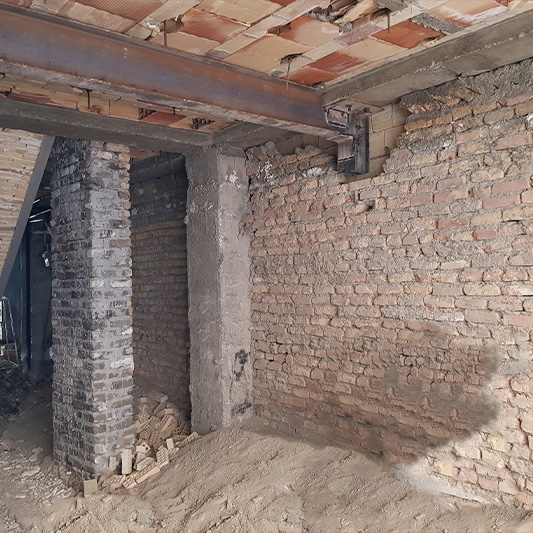

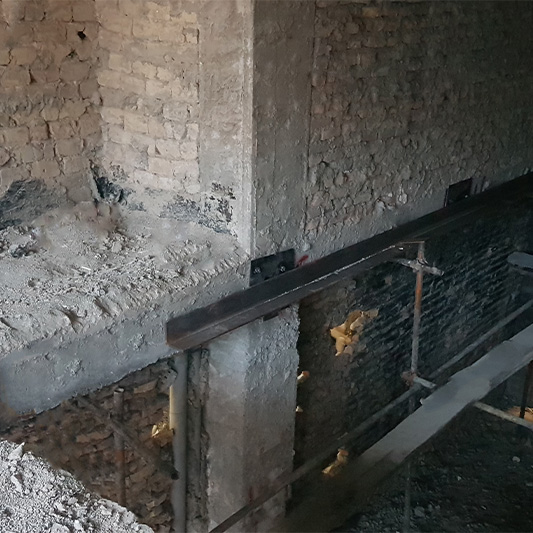

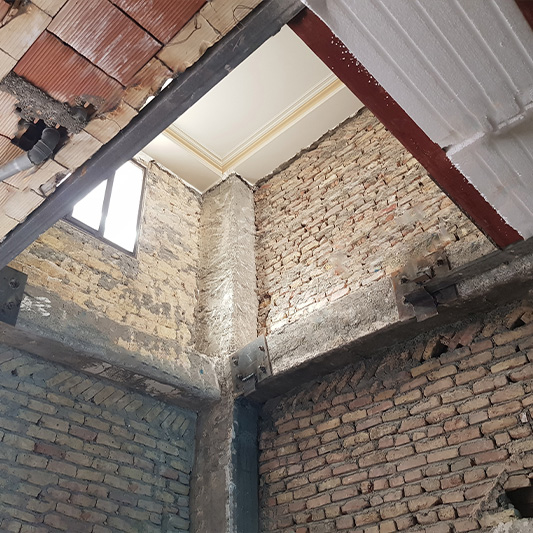

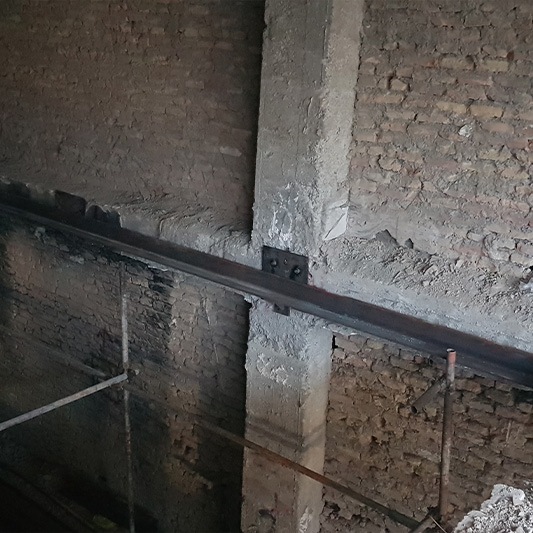

پس از نصب بولتها، موقعیت واقعی آنها روی سازه برداشت و شابلون نهایی تهیه شد. این شابلون مبنای انتقال مختصات بولتهای اجراشده به صفحات فولادی و سوراخکاری صفحهها قرار گرفت. به این ترتیب، صفحات با موقعیت واقعی بولتها منطبق شدند و اتصال استراکچر فلزی نیمطبقه به سازه بتنی اجرا شد.
نقش ژیارکو
ژیارکو مطالعات اولیه و بررسی محل اتصالات در سازه بتنی را انجام داد، طرح و نقشههای اجرایی را تهیه کرد و اجرای نیمطبقه را بر عهده گرفت.
